Электронагреватели врезные/погружные для различных технологических сред в общепромышленном и взрывобезопасном исполнении ProHeat

В качестве нагревательных элементов в электронагревателях типа PH-IH и PH-IH-Ex могут применяться керамические электронагревательные элементы (КЭН) или трубчатые электронагреватели (ТЭН).

Фланцевые нагреватели монтируются через боковую стенку резервуара посредством сварного соединения, через фланец с использованием/без использования фланцевого переходника.

Электронагреватели типа PH-IH (Ex) с использованием КЭН



Данная технология нагрева обеспечивает высокую теплоотдачу и равномерный режим разогрева технологических сред до требуемых температур без разрушения фракционного состава нагреваемых сред.

Основным преимуществом электронагревателей типа PH-IH является отсутствие прямого контакта керамических нагревательных элементов (КЭН) с нагреваемой средой, благодаря трубной оболочке из углеродистой или нержавеющей стали.

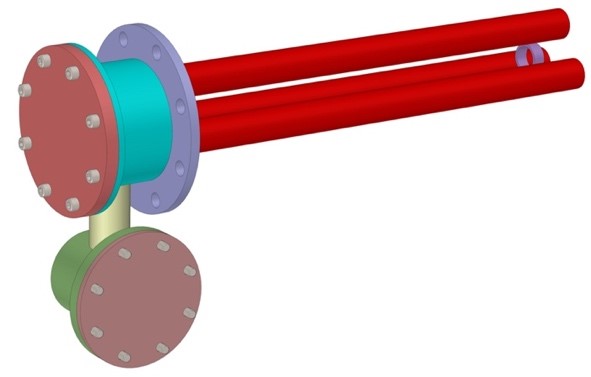

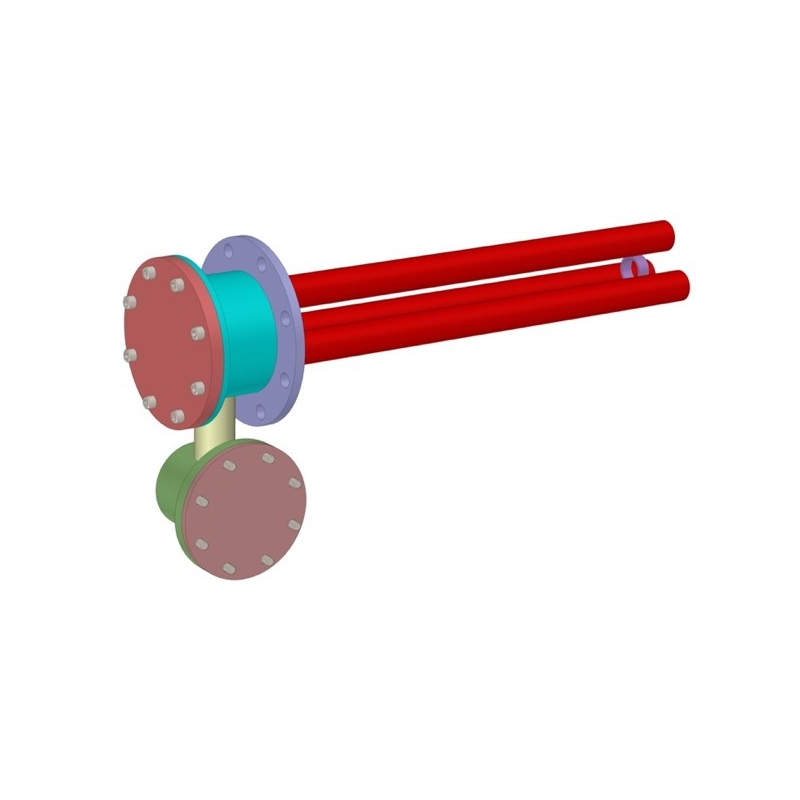

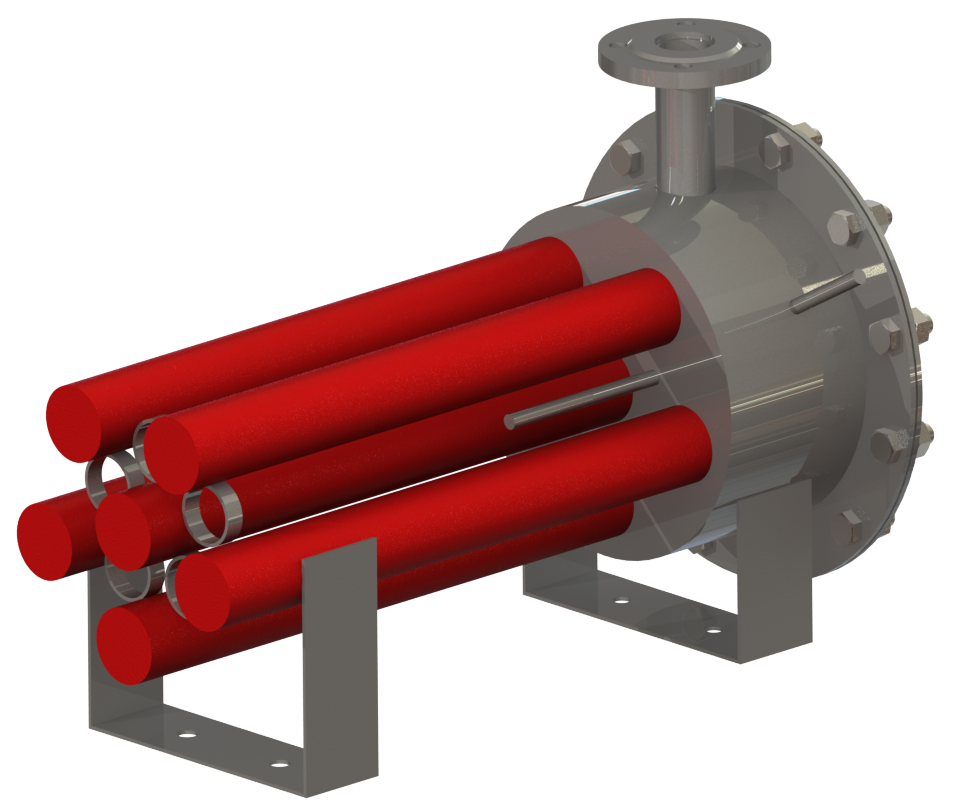

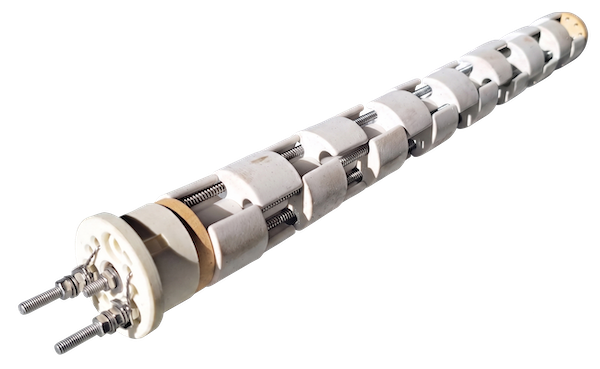

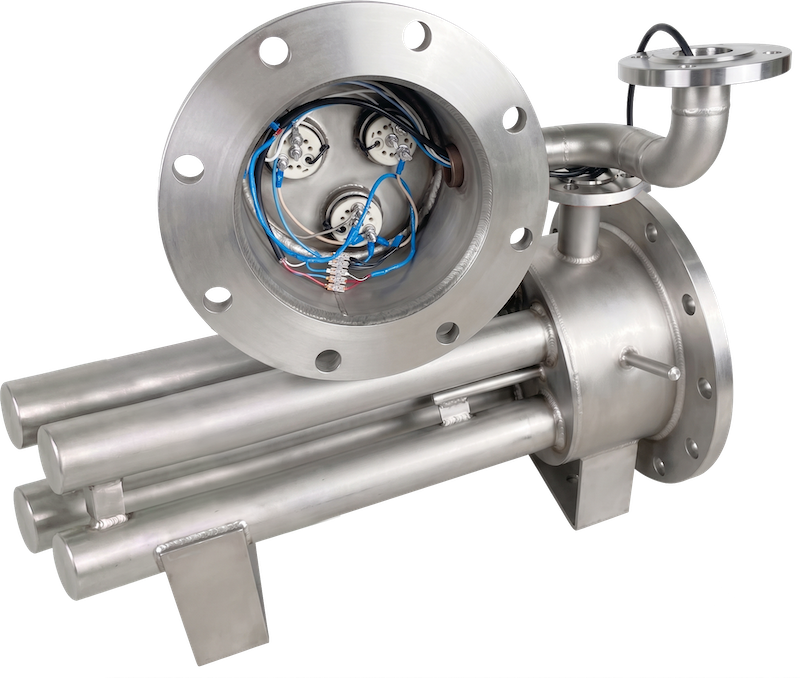

Конструкция нагревателя состоит из фланца, в который вварены от одной до двенадцати труб, длиной по 1-3 метра, внешним диаметром 60 мм. В каждой трубе установлен керамический электронагреватель (КЭН), состоящий из нихромовых спиралей, изолированных друг от друга и корпуса нагревателя с помощью керамических изоляторов.

Данная конструкция нагревателей имеет высокую ремонтопригодность, так как замена КЭН не требует слива нагреваемого продукта, что особенно актуально при разогреве продукта резервуаров большой емкости.

Электронагреватели типа PH-IH (Ex) с использованием ТЭН



Данная технология обеспечивает прямой контакт ТЭН с нагреваемой средой, что позволяет значительно увеличить теплопередачу.

Основным преимуществом электронагревателей с использованием в качестве нагревательных элементов ТЭН является более компактный размер и возможность обеспечить заданную мощность нагревателя при ограниченных установочных габаритах.

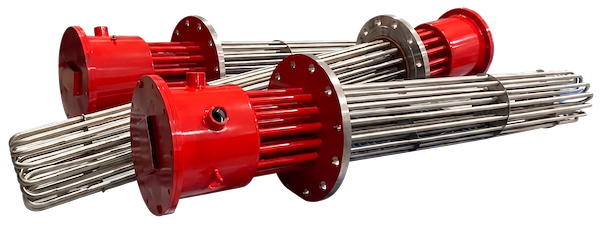

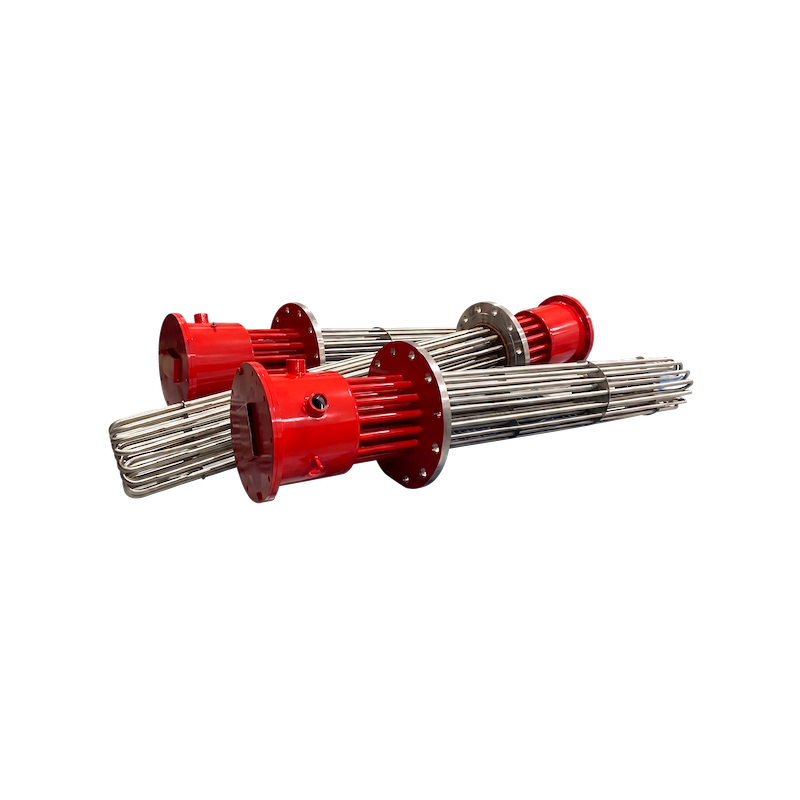

Конструкция нагревателя состоит из фланца, в который впаяны трубчатые электронагреватели (ТЭН) образующие пучок.

Электрические проводники ТЭН и термодатчиков выведены в корпус клеммной распределительной коробки, представляющий собой взрывонепроницаемую оболочку, торцевая часть которой закрыта крышкой.

На боковой цилиндрической поверхности корпуса клеммной коробки выполнены резьбовые отверстия, предназначенные для установки кабельных вводов.

Кабельные вводы имеют вид взрывозащиты «взрывонепроницаемая оболочка “d”.

Шкафы управления нагревом ШУН-ПНТ

Для контроля нагрева продукта применяются шкафы управления нагревом ШУН-ПНТ, оснащенные измерителями-регуляторами ТРМ либо программируемыми реле с графическим дисплеем ПР-225.
При необходимости плавной регулировки мощности нагревателя ШУН-ПНТ комплектуется тиристорными регуляторами.

ШУН-ПНТ могут обеспечивать следующие регулировки:

Управление электронагревателями по сигналам датчиков температуры с целью поддержания температуры нагреваемой среды на заданном уровне;
Отключение нагрева при перегреве продукта;
Контроль годности нагревательных элементов;
Передачу сигналов на верхний уровень управления через АСУ ТП.
