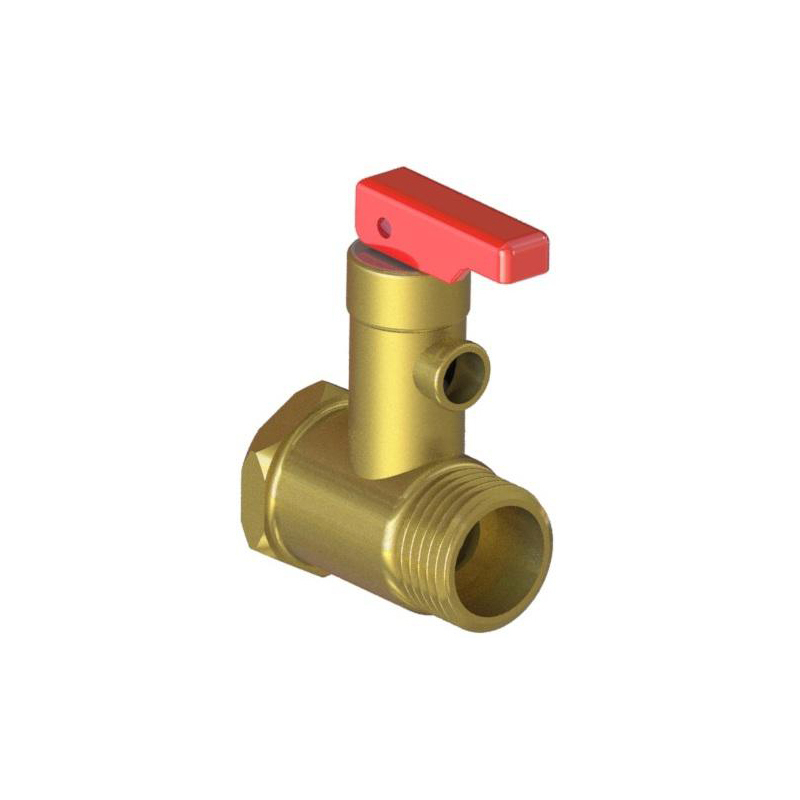

Клапан предохранительный PNT-SV

Предохранительные клапаны PNT-SV предназначены для защиты накопительных водонагревателей от резких перепадов давления воды.

Предохранительные клапаны рассчитаны на номинальное давление 0,6 МПа, 0,7 МПа и 0,8 МПа.

449 руб
В Избранное
Под заказ

КОНСТРУКЦИЯ


 Корпус клапана изготовлен из латуни, методом горячей штамповки с последующей мехобработкой.
 Внутренние детали изготовлены из пластика, методом литья под давлением.
 Уплотнительные прокладки изготовлены из резины, соответствующей требуемым условиям работы.
 Все пружины и шайбы изготовлены из нержавеющей стали.

МОНТАЖ


Предохранительные клапаны должны быть установлены на магистрали подачи воды к водонагревателю.
 Направление потока воды должно соответствовать стрелке, обозначенной на корпусе клапана.
 Температура воды в магистрали должна быть не более 90 °C на протяжении как минимум 5 м до водонагревателя.
 Гибкий трубопровод можно подсоединить к каналу «1» для слива сбрасываемой воды. Эта трубка должна иметь внутренний диаметр 10 мм, максимальную длину 1,2 м и выдерживать температуру 80°C.
 Давление в магистрали подачи воды не может превышать номинальное давление в баке водонагревателя, во избежание слива воды из водонагревателя.

Модель Материал корпуса Диаметр входного и выходного отверстия Давление срабатывания, МПа
PNT-SV-0,6 Латунь ЛС 59-1 ДУ 15 (G1/2”) 0,6+0,1
PNT-SV-0,7 Латунь ЛС 59-1 ДУ 15 (G1/2”) 0,7±0,05
PNT-SV-0,8 Латунь ЛС 59-1 ДУ 15 (G1/2”) 0,8±0,05

Клапаны предохранительные серии PNT-SV изготовлены в соответствии с ТУ 28.14.11−001−59459550−2020 и соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования».

Клапаны могут выполнять следующие основные функции:

 Предохранительный клапан «A» открывает канал «1» для оттока воды, когда давление в баке увеличивается сверх допустимого предела.
 Обратный клапан «B» предназначен для заполнения нагревателя водой. Он также предотвращает отток воды из бака обратно в магистраль в случае падения давления.
 Обратный клапан «С» предусматривает слив воды из бака обратно в магистраль в случае чрезмерного превышения давления в баке, превышающего давление в магистрали. Клапан позволяет снизить давление в баке без обеспечения из него расхода горячей воды.
