Шкафы управления и автоматики ProHeat

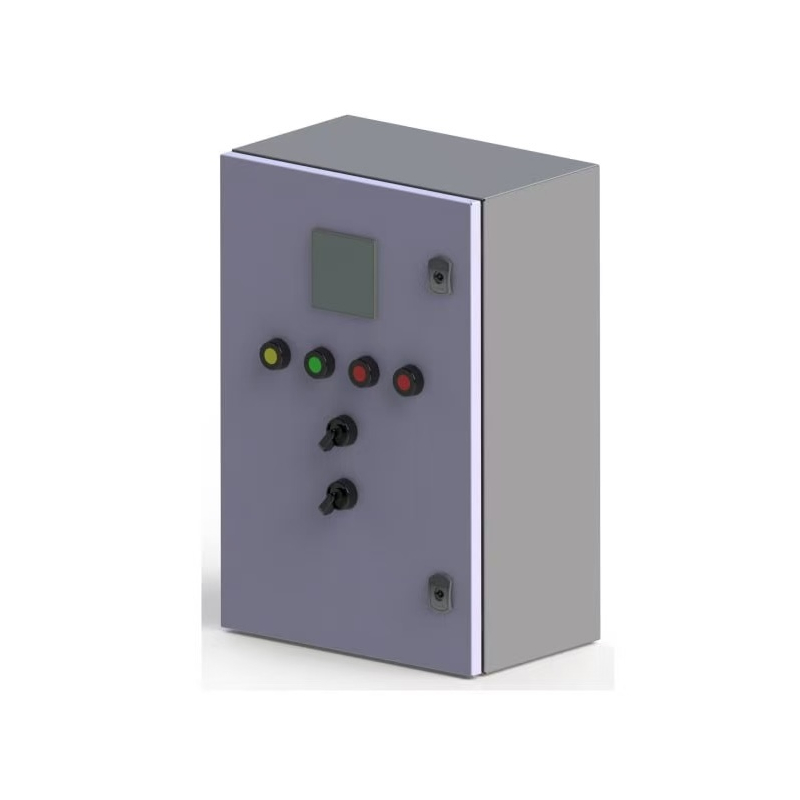

Шкафы управления нагревом ШУН-ПНТ

Точное управление. Плавная регулировка. Полная диагностика.

ШУН-ПНТ предназначены для управления проточными подогревателями ProHeat, врезными и погружными электронагревателями, а также другим нагревательным оборудованием.

В отличие от стандартных пультов, ШУН-ПНТ обеспечивают не просто включение и выключение нагрева, а полноценное управление технологическим процессом с точностью до градуса.

Ключевые возможности

• Управление по сигналам датчиков температуры. Шкаф непрерывно считывает показания термопар или термосопротивлений и регулирует мощность
• нагревателей, удерживая температуру нагреваемой среды на заданном уровне.
• Плавная регулировка мощности. При необходимости ШУН-ПНТ комплектуется тиристорными регуляторами. Это обеспечивает бесступенчатый нагрев без
• скачков, пусковых токов и тепловых ударов - критически важно для стабильного давления газа и сохранения свойств продукта.
• Защита от перегрева. Система автоматически отключает нагрев при превышении заданной температуры, предотвращая аварии и повреждение оборудования.

Передача данных на верхний уровень. ШУН-ПНТ интегрируются в АСУ ТП предприятия через цифровые интерфейсы (RS-485, Ethernet) и поддерживают протоколы Modbus RTU/TCP.

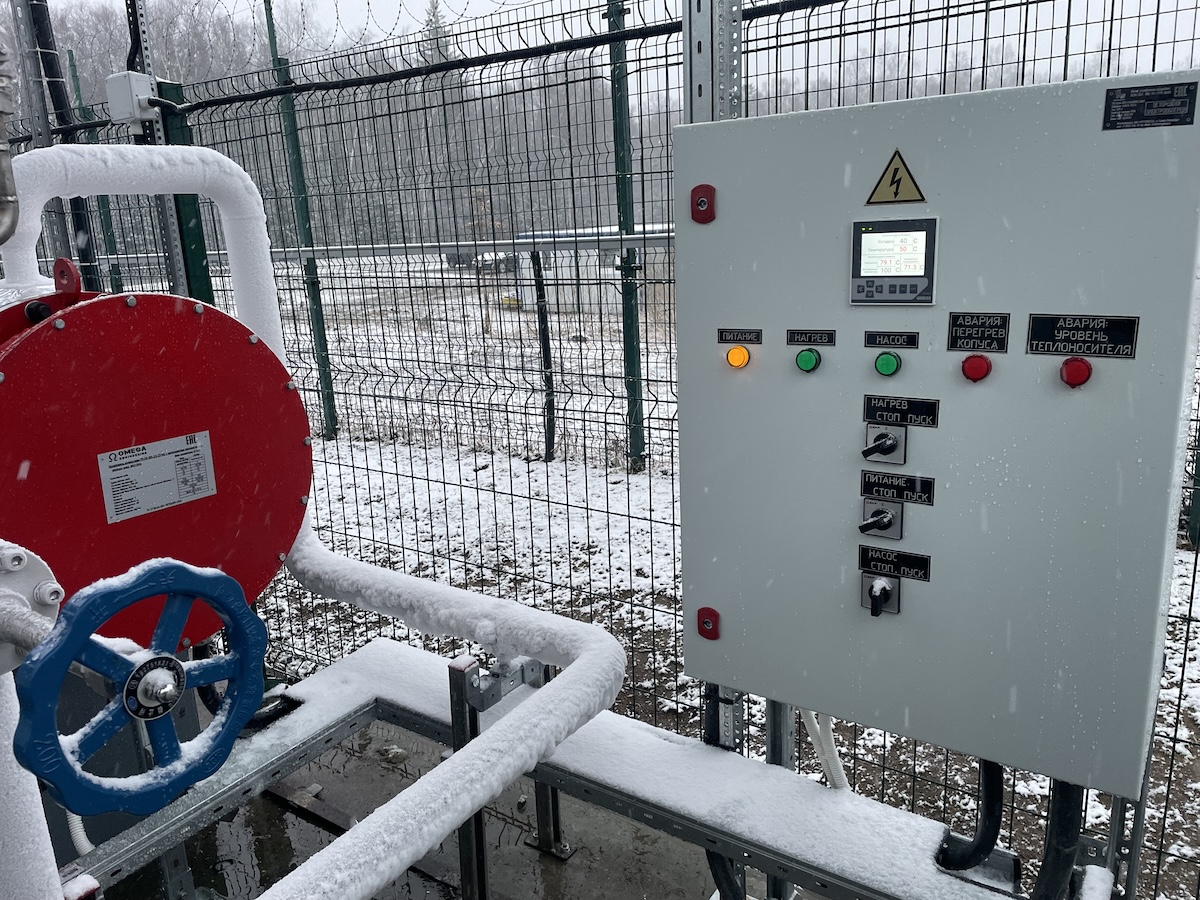

Шкафы автоматики ША

Комплексное управление технологическими процессами

Шкафы автоматики серии ША производства ProHeat предназначены для управления не только нагревом, но и всем технологическим процессом: насосами, клапанами, задвижками, вентиляторами, а также для сбора, обработки и передачи данных на верхний уровень.

ША строятся на базе программируемых логических контроллеров (ПЛК) и программируемых реле ПР-225, что позволяет реализовать практически любой алгоритм управления - от простой блокировки до сложных многосвязных систем с ПИД-регулированием.

Ключевые возможности ША

• Управление исполнительными механизмами. Насосы, клапаны, задвижки, вентиляторы, частотные преобразователи — до нескольких десятков каналов в одном шкафу.
• Сбор и обработка данных. Подключение датчиков температуры, давления, расхода, уровня, вибрации и других параметров.
• Аварийные защиты и блокировки. Программируемые сценарии при отклонении параметров: остановка оборудования, закрытие клапанов, звуковая и световая сигнализация.
• Диспетчеризация и визуализация. Отображение состояния процесса на сенсорной панели оператора (HMI) или АРМ диспетчера.
• Интеграция в АСУ ТП. Поддержка Modbus RTU/TCP, OPC UA, Ethernet, RS-485. Передача данных в SCADA-системы (MasterSCADA, WinCC, Ignition и др.).
• Удалённый доступ. Возможность мониторинга и управления через интернет (по запросу).

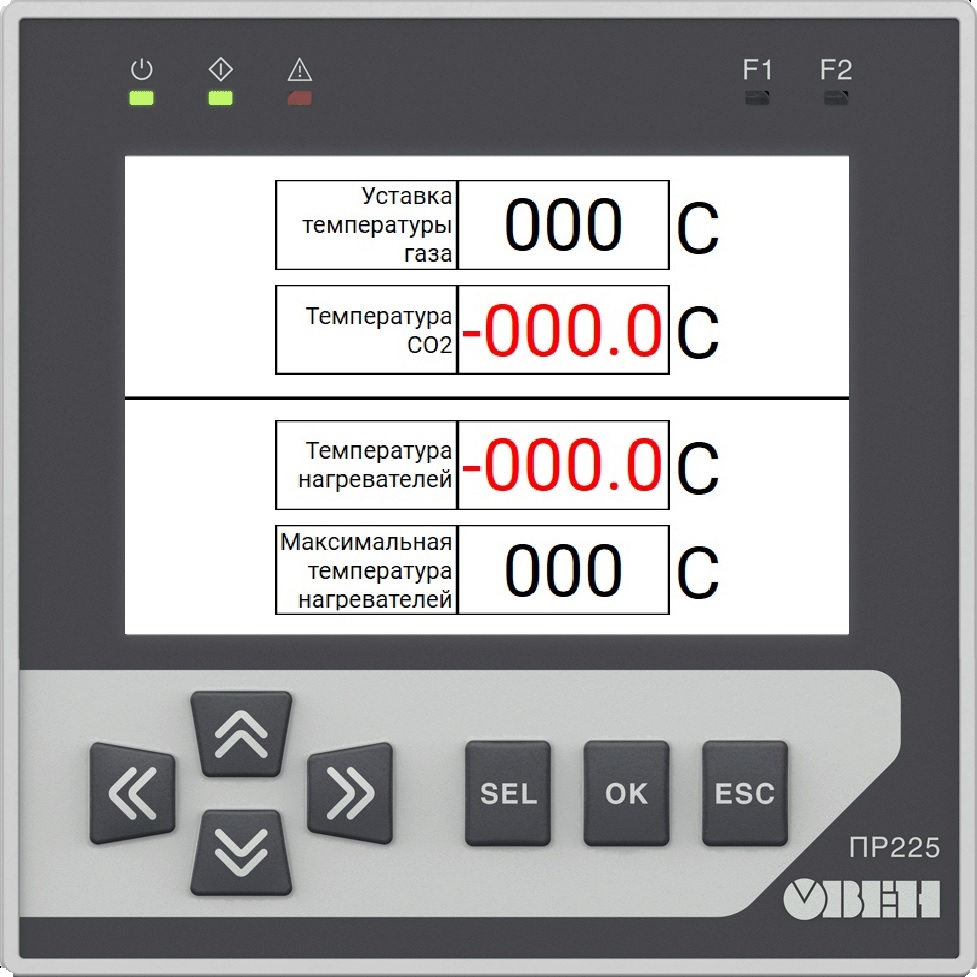

   Контроллер ПР-225: интеллектуальное ядро шкафов

Программируемое реле ПР-225 — это не просто регулятор, а полноценный управляющий контроллер с графическим дисплеем 3,5″ и широкими коммуникационными возможностями. Он применяется как в ШУН-ПНТ, так и в ША, обеспечивая единство программной среды и упрощая интеграцию.

Ключевые особенности ПР-225:

• Графический IPS-дисплей 3,5″ с разрешением 320×480 - удобная визуализация параметров и аварийных сообщений.
• Гибкая конфигурация входов/выходов: до 8 дискретных входов, 8 дискретных выходов, 4 аналоговых входа, 2 аналоговых выхода.
• Сетевые интерфейсы: Ethernet и до двух портов RS-485 - прямая интеграция в АСУ ТП без дополнительных шлюзов.
• Программирование через USB и среда разработки Owen Logic - возможность создания индивидуальных алгоритмов управления.
• Кастомизация интерфейса под требования заказчика (OEM-брендирование, адаптация экранов, языковых настроек).Почему шкафы ProHeat?

1. Единая платформа - разные задачи. ШУН-ПНТ и ША проектируются на общей конструктивной и программной базе. Это сокращает сроки производства,
2. упрощает сервис и позволяет масштабировать систему без переобучения персонала.
3. Ремонтопригодность. Модульная компоновка и применение стандартных контроллеров ОВЕН обеспечивают быструю замену компонентов без остановки технологической линии.
4. Опыт в промышленности. Шкафы и подогреватели ProHeat успешно эксплуатируются на объектах АЛРОСА, Амурского ГПЗ, Линде Газ Рус и других предприятиях, включая поставку подогревателя азота мощностью 510 кВт.
5. Гибкость исполнения. По запросу - взрывозащищённое исполнение, расширенный температурный диапазон, повышенная степень защиты IP, нестандартные габариты.
6. Полный цикл. От проектирования и производства до пуско-наладки и сервисного сопровождения.

Применение

ШУН-ПНТ:

• Проточные подогреватели жидкости/газа (CO₂, азот, воздух) - серия PH-PFH и PH-PGFH.
• Врезные и погружные электронагреватели - серия PH-IH.
• Разогрев масел, топлива, нефтепродуктов в резервуарах.
• Системы поддержания температуры трубопроводов и технологических линий.

Лабораторное и стендовое оборудование.

ША:

• Управление насосными станциями и компрессорами.
• Автоматизация тепловых пунктов и котельных.
• Управление технологическими линиями пищевых и химических производств.
• Системы дозирования и смешивания.
• Диспетчеризация удалённых объектов.
• Управление системами вентиляции и аспирации.

ШУН-ПНТ и ША - это оборудование, которое превращает технологическую установку в управляемый, диагностируемый и интегрируемый в цифровую инфраструктуру предприятия актив.
Запросите расчёт под вашу задачу - мы подберём конфигурацию контроллера, тип датчиков, состав исполнительных механизмов и исполнение корпуса.
