Электрические проточные подогреватели различных технологических сред в общепромышленном и взрывобезопасном исполнении ProHeat

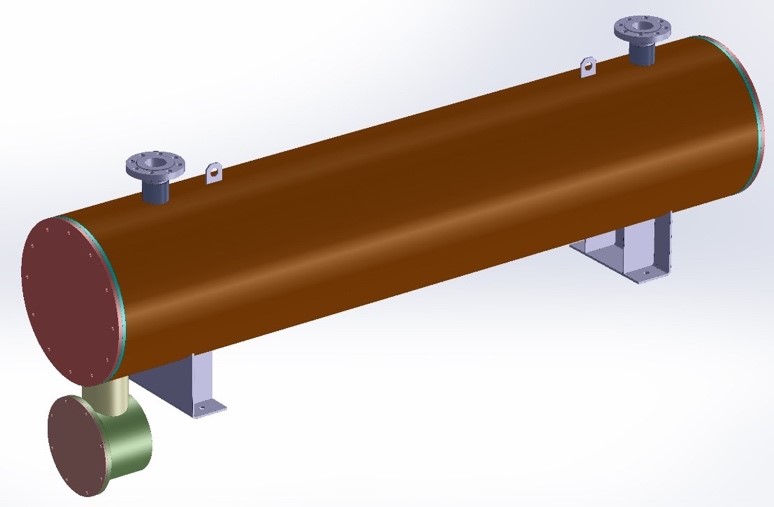

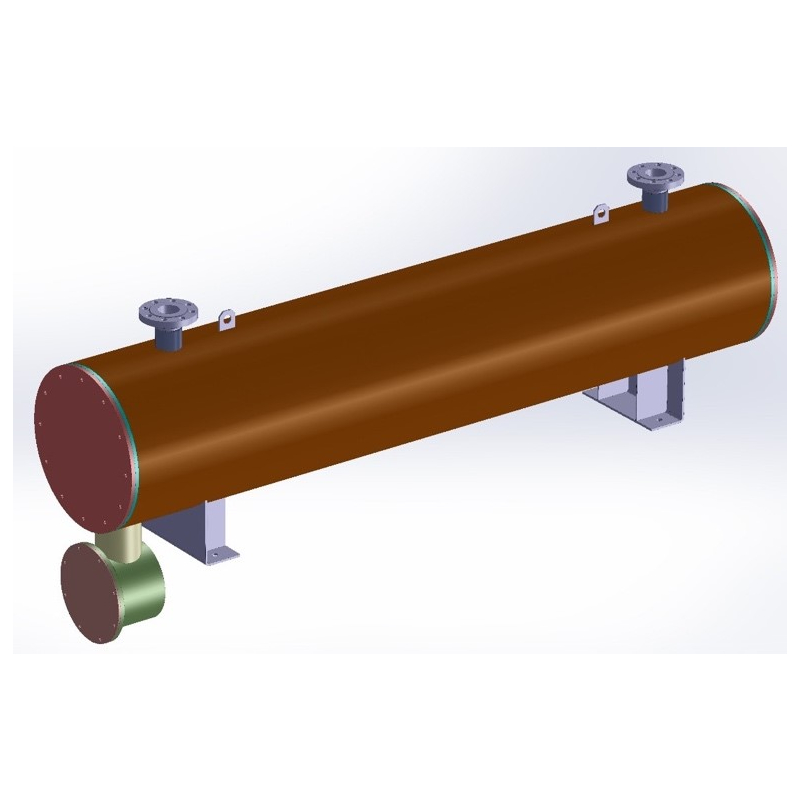

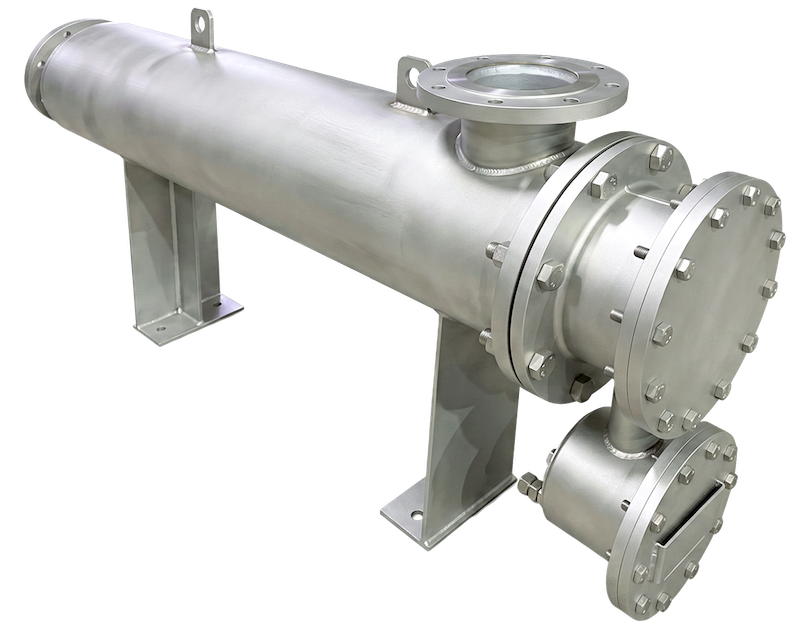

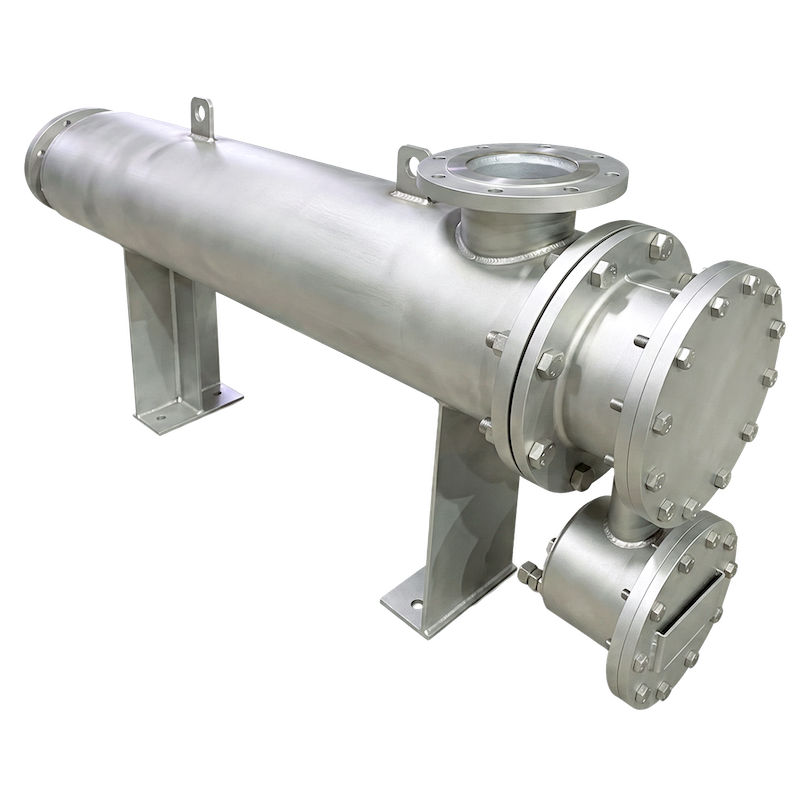

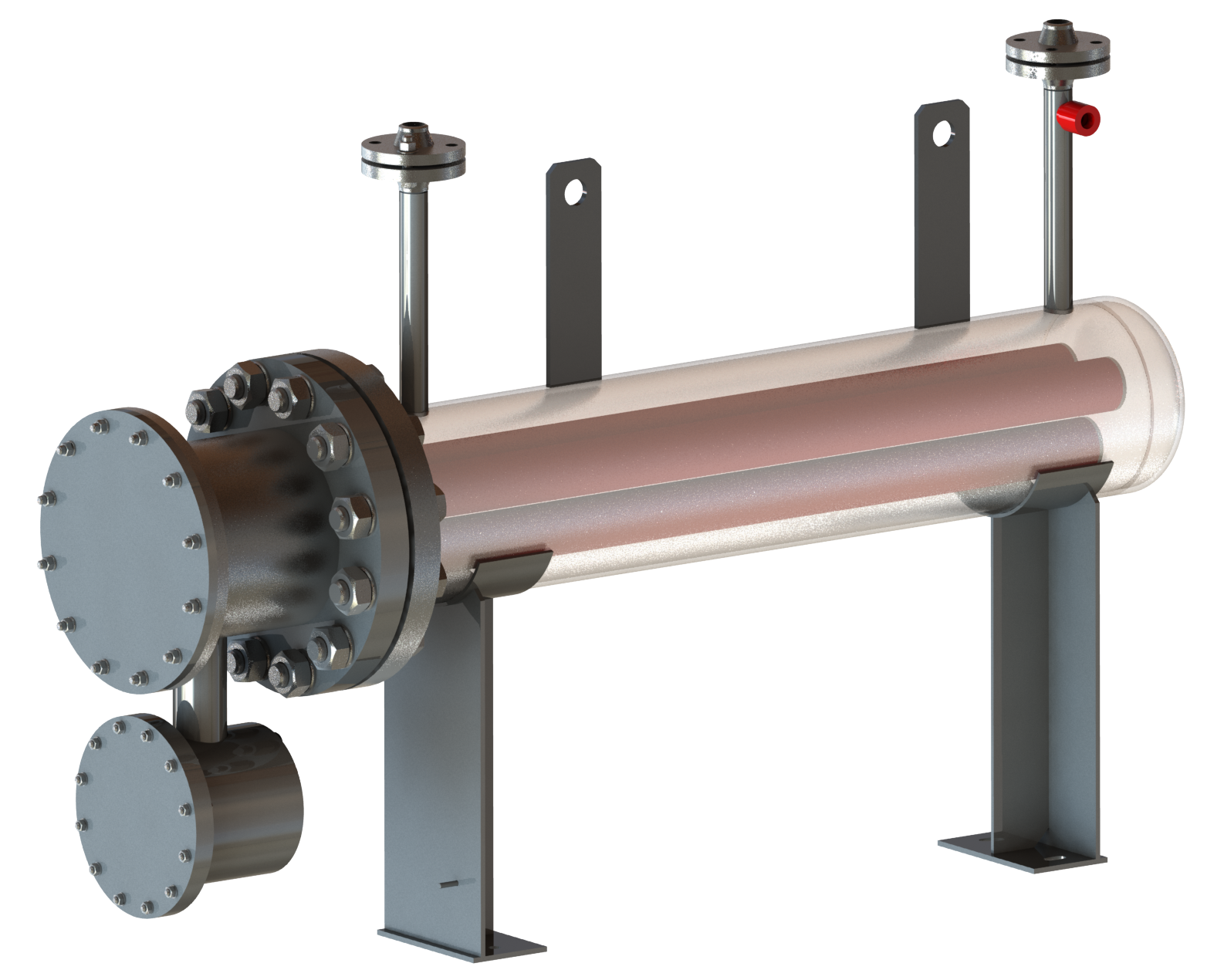

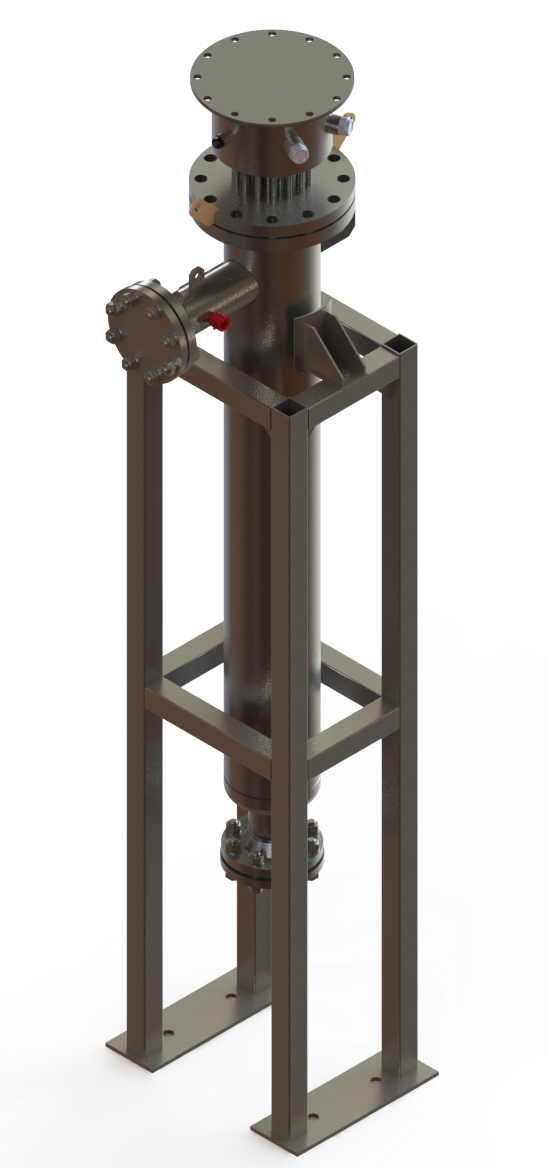

Конструкция подогревателя представляет собой резервуар (сосуд) высокого давления горизонтального или вертикального исполнения установленный на раме.

Нагрев технологической среды осуществляется с помощью установленного в сосуд электрического нагревателя типа PH-IH с применением КЭН или ТЭН, либо с помощью вваренных внутри сосуда горизонтальных труб, в которых размещены керамические электронагреватели (КЭН).

Нагреваемый продукт поступает в корпус подогревателя через входной патрубок, омывает трубные нагреватели достигая требуемой температуры и через выходной патрубок поступает в требуемый технологический узел.

Шкафы управления нагревом ШУН-ПНТ

Для контроля нагрева продукта применяются шкафы управления нагревом ШУН-ПНТ, оснащенные измерителями-регуляторами ТРМ либо программируемыми реле с графическим дисплеем ПР-225.
При необходимости плавной регулировки мощности нагревателя ШУН-ПНТ комплектуется тиристорными регуляторами.

ШУН-ПНТ могут обеспечивать следующие регулировки:

• Управление электронагревателями по сигналам датчиков температуры с целью поддержания температуры нагреваемой среды на заданном уровне;
• Отключение нагрева при перегреве продукта;
• Контроль годности нагревательных элементов;
• Передачу сигналов на верхний уровень управления через АСУ ТП.
